正品 日本JMC实现360度探鱼器 渔船用搜索灯式声纳系统DSL-1000

•180kHz(DSL-1000-180),140kHz(DSL-1000-140)或80kHz(DSL-1000-80)搜索灯式声纳系统
•数字接收机设计基于DSP的尖端技术,提供清晰的定义图像分辨率,宽动态范围声纳超声波回声图，是传统的模拟电路设计无法提供的
•先进的信号处理技术包括可选择的增益可控范围偏移，TVG控制曲线,接收机旁通设计,回波动态范围,整体增益衰减设置(用于防止接收机阻塞短/浅范围信号)
•可选择的传输功率和脉冲宽度自动选择最佳的使用范围，每个脉冲扩展2步骤远程搜索应用对于目标额外的有效功率
•操作模式包括声纳模式(整圆/部门扫描与偏心),一边 扫描(底 部扫描)和回声测深仪模式,每种模式在全屏幕显示或者分屏
•演示同步的参数设置或时间压缩回声图
•八个搜索/深度范围是由用户自定义,在10 单元步骤从10到2000米,英寻,或者在20单位步骤校准画面范围尺度
•XGA视频输出无压缩的超声波回声图分辨率，17英寸的液晶显示器或者支持XGA格式电脑显示器
•超过预设船速（当外部GPS信号接入时）探头部分自动收缩
•内置传感器稳定器使能量波束倾角在船舶波动或在风大浪急的海面条件保持不受影响

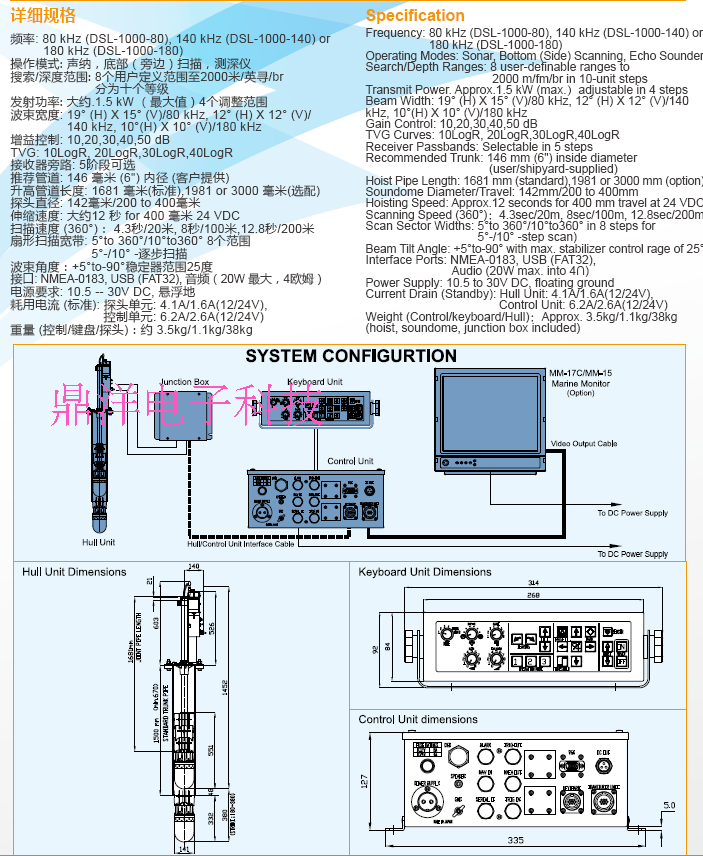

频率: 80 kHz (DSL-1000-80), 140 kHz (DSL-1000-140) or180 kHz (DSL-1000-180)
操作模式: 声纳，底部（旁边）扫描，测深仪
搜索/深度范围: 8个用户定义范围至2000米/英寻/br分为十个等级
发射功率: 大约.1.5 kW （最大值）4个调整范围

波束宽度: 19° (H) X 15° (V)/80 kHz, 12° (H) X 12° (V)/140 kHz, 10°(H) X 10° (V)/180 kHz
增益控制: 10,20,30,40,50 dB
TVG: 10LogR, 20LogR,30LogR,40LogR

接收器旁路: 5阶段可选
推荐管道: 146 毫米 (6") 内径 (客户提供)

升高管道长度:1681 毫米(标准),1981,3000 毫米(选配)

探头直径: 142毫米/200 to 400毫米
伸缩速度: 大约12 秒 for 400 毫米 24 VDC
扫描速度 (360°)： 4.3秒/20米, 8秒/100米,12.8秒/200米
扇形扫描宽带: 5°to 360°/10°to360° 8个范围5°-/10° -逐步扫描
波束角度：+5°to-90°稳定器范围25度

接口: NMEA-0183, USB (FAT32), 音频（20W 最大，4欧姆）
电源要求: 10.5 -- 30V DC, 悬浮地
耗用电流 (标准): 探头单元: 4.1A/1.6A(12/24V),
控制单元: 6.2A/2.6A(12/24V)
重量 (控制/键盘/探头)：约 3.5kg/1.1kg/38kg
