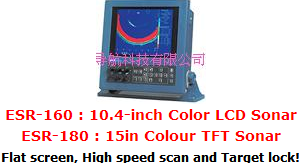

正品 日本KODEN功率1500W 360度扫描船用探鱼声纳ESR-160\180

声纳原理

声纳的结构

屏幕

鱼探仪和声纳的差异

声纳类型

如何使用声纳

声纳是利用声波发现水下目标的设备。应用于渔业上，声纳可认为是一种能辐射状（水平面）搜寻目标的设备，同样，鱼群探测器亦可被认为是一种在本船下垂直搜寻目标的设备。

声纳向海水中发射超声波并接受其产生的反射波，利用反射回来的超声波发现目标。声纳能如同雷达一样，搜寻在本船四周的鱼群，并能知道它们的分布及密度。在日本，声纳被用于诸如中大型围网渔船，远洋围网渔船，金枪鱼船和秋刀鱼船。

除日本外，尤其是在北欧国家，声纳在拖网和围网渔船用户中有着很高的赞誉。



声纳有探照灯式和扫描式。

探照灯声纳为了改变发射方向来覆盖宽广的扫描区域，所以在旋转时以六度弧度的波束重复发射超声波束。

可是，扫描波束旋转速度必须受到限制，因为水下超声波传播速度比较慢。由于波束宽度较窄，尤其是在船体快速移动时，（探照灯声纳）可能不能完全覆盖所有的区域，会有搜索的盲区。

扫描声纳

扫描声纳可以同一时刻在本船360度扫描。因而，不会有扫描不到的盲区出现。

再则，因为当一个超声波速被发射时，每次船四周所有方位都被搜索。同一鱼群则可被发现和重复显示。此外，声纳可以基于所收信息的动态估算计算出鱼群移动速度及方向。

扫描范围有全周型（左上图）360度同时搜索或半周型（右上图）180度搜索。

扇形扫描有90度扫描范围（左下图）或45度扫描范围（右下图）可用。

探照灯声纳可产生一个从上到下的水下剖面图。由在船底部的传感器部分发射的扫描波束，如同探照灯一样持续地旋转。

探照灯声纳从换能器（传感器部分）向海水中发射超声波，随后切换成接收模式。在接收到信号后，它又立马向左或向右旋转发射超声波。然后再次切换成接收模式，接受由目标反射回来的超声波。探照灯声纳就这样周而复始地运作。

扫描声纳的传感器部分由大约1000个振子组成。这些振子一起排列在垂直和水平方向，可以全向覆盖。所有振子都同时发射超声波和从海中接收反射波。

基于从固定的振子阵列接收到的反射信号，扫描声纳可估算出来发现的鱼群的方位和距离。

为了估算反射信号的方向，振子由时间控制，不断切换。

探照灯声纳的标准构成。它由主显示器，换能器控制电路和换能器及升/降传动装置。

10.4"屏幕的显示包含了10/20/40....800/1200/1600 m的深度选择器。传感器提供了可选60, 88, 150, 180 和240 kHz（此间只选其一）的超声波频率。

安装于船体底部的传感器是一个40公分 或 25公分垂直可回收的装置。长的40公分规格的传感器有利于避免气泡对传感器的影响。

船舶在高速驶往渔场期间，如果换能器从船底放下，换能器或他的轴会被水流或鱼类损坏。再者，这样会产生大阻力使得船速降低及增加船用燃料。因此，在往返渔场时候请换能器保持在收起状态。

在到达渔场后，可下放传感器到工作位置，随之可使其收发超声波。

如何使用声纳声纳工作原理（本船四周360度搜索）



1鱼群：如图中一样移动光标至鱼群。本船至鱼群距离、鱼群深度和方位都都会被显示。

2本船方位（艏部向上）

3本船航迹（若使用GPS等，则可在屏幕显示）

4海床（因近海面鱼群会隐于海底圆环回波图像中，故而选择窄波束（倾斜）以发现近海面鱼群）

5暗礁（表现为海底圆环回波内部凸起图像）

6波束角度（倾斜）（通过指示器可直接看到角度；按需调整角度；图标中显示的数字为所搜索区域的距离和深度）

7距离（CH-250最大搜索距离为1600m）
