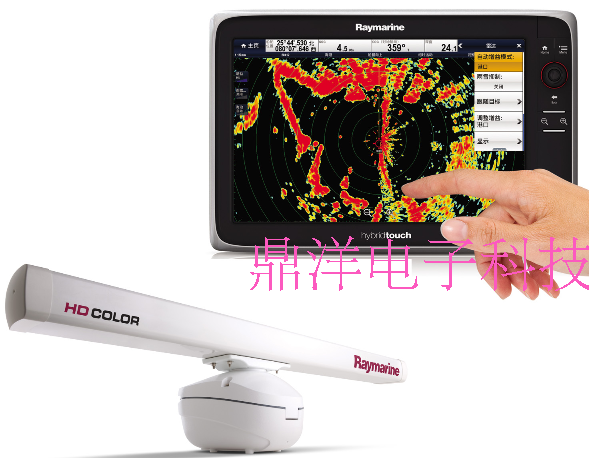

e系列多功能导航系统，系Raymarine（英国雷松）融合最新的先进技术及高度人性化两大特点研发的—款新型彩色高清数字雷达，带有触摸操作和传统按键操作的独立两套系统，采用LIFEHOUSE风格设计，操作界面更加智能化，人性化，更富有高科技感。是一款高新技术与人性化充分融合的高端数字雷达。使用专业光学级高分辨率的LCD背光显示屏，支持全视角观察。搭配集合业界最先进的技术为一身的HD Color彩色高清数字雷达，提供最为稳定的超强性能与无与伦比的彩色高清数字雷达回波图像。完美呈现清晰、明亮、真实的雷达图像，即使小小的物标也清晰易辩。操作界面非常简洁，菜单及按键设置极具有人性化，具有操作简单，易上手，性能稳定可靠等优点，且所有的系列产品的操作系统都具有延续性，从而保证了产品更新换代在操作系统上的一致和兼容，各个系列产品的操作界面及菜单亦均具有统一性，有效避免了因执法船艇的人员调动而导致了操作不熟悉产生的问题。目前e系列多功能导航雷达受到了广大客户的欢迎与认可，包括海事、水上**、海关等公务部门都指定其配套。
性能特点：
●显示单元LIGHTHOUSE风格设计，界面简洁、中文菜单、操作简便
●内置蓝牙，支持WiFi网络，可无线连接苹果手机iPhone/iPad/安卓Android系统
●电容式触摸，三核处理器（双核CPU+独立GPU），反应灵敏快速
●超强网络传输，同一系统可支持6台显示器
●亮丽真彩的宽屏LCD显示、连续可调背光亮度，支持全视角观察
●NAVIONICS Gold向量中文电子海图，雷达图像和海图叠加,AIS信息显示功能
●HD COLOR彩色高清数字技术，在原有Digital的基础上进一步改良信息获取及目标探测的功能，使距离和方位分辨率得到明显提高；一流的目标分辨力，能更有效的抑制杂波，多层次256色回波显示，充分显示更多目标细节、大大提升了目标探测能力
●支持雷达双量程同时工作，在观察近量程小目标的同时兼顾更大量程范围的预警
●先进的全自动工作模式，雷达的增益，海浪抑制和调谐等各项参数可以由数字电路自动调节；
●标配自动避碰小ARPA功能，可以同时跟踪多达25个目标，不需要另外选购ARPA板
技术参数
|
|
配套型号 |
e95-RD418D/ e95-RD424D |
e125-5S-HD |
||
|
综合指标 |
工作湿度 |
≤95%，在35℃不结露 |
≤95%，在35℃不结露 |
||
|
防水等级 |
CFR46/IPX6，可以安装在室外. |
CFR46/IPX6，可以安装在室外. |
|||
|
显 示 单 元
|
显示器型号 |
e95 |
e125 |
||
|
分辨率 |
800x480像素(WVGA) |
1280 x800像素(WXGA) |
|||
|
显示器尺寸 |
9.0” |
12.1” |
|||
|
背光亮度 |
白天/夜间；可调节背光64级 |
||||
|
显示方式 |
全屏\多屏（最多可分为4个画面，且可独立操作） |
||||
|
显示内容 |
海图、雷达（可叠加海图）、测深、视频接入、发动机监控、AIS信息叠加显示等航行信息 |
||||
|
调谐/增益 海浪抑制 |
数控100级，自动或手动 |
||||
|
雨雪抑制 |
数控100级，同时具有RAIN和FTC调节 |
||||
|
接口 |
3x NMEA 0183端口（I/O 4800/9600/38400 baud） |
||||
|
1 x SeaTalk |
|||||
|
2x SeaTalk hs（RJ45接口，100 Mbits/S） |
|||||
|
1x SeaTalk ng |
|||||
|
1x Video输入 |
|||||
|
显示模式 |
船首向上、北向上、航向向上（真运动/相对运动） |
||||
|
EBL/VRM |
2×EBL/VRM中心可浮动控制,EBL和VRM可同时操作 |
||||
|
警戒区 |
2个，报警灵敏度可调(100级),声音报警 |
||||
|
偏心 |
船首向反向的1/3、2/3半径的中心偏移 |
||||
|
彩色尾迹显示 |
关， 10秒，30秒，1分钟，5分钟，10分钟 |
||||
|
彩色回波 |
单彩色显示 |
彩色回波 |
|||
|
海图 |
支持NAVIONICS包括中文海图卡的全球详细海图卡， |
||||
|
安装方式 |
嵌入控制台或支架安装 |
||||
|
工作电压 |
12V/24V DC (安全工作电压范围：10.7V ~32 V DC) |
||||
|
功率 |
19 W |
22W |
|||
|
外形尺寸 |
317 x 197 x 136 mm |
381x 245 x 136mm |
|||
|
重量（Kg） |
3.85 |
4.76 |
|||
|
天 线 单 元 |
天线型号 |
RD418D |
RD424D |
5S-HD(RA1048HD) |
|
|
天线类型 |
圆天线 |
圆天线 |
裂缝天线 |
||
|
发射功率 |
4KW |
4KW |
4KW(可升级12KW) |
||
|
工作电压 |
10.8V~33V |
10.8V~33V |
10.8V~32V |
||
|
天线长度（cm） |
53 |
66 |
133（可升级195cm） |
||
|
最大量程（nm） |
48 |
48 |
72 |
||
|
天线转速 |
24 |
24 |
24 |
||
|
信号处理方式 |
Color |
Color |
HD Color |
||
|
水平波速宽度 |
4.9º |
3.9º |
1.85º(195cm天线为1.15º) |
||
|
垂直波速宽度 |
25º |
25º |
25º |
||
|
支持双量程 |
|
|
√ |
||
|
重量（Kg） |
9.5 |
10.0 |
25.6 |
||
|
小MARPA功能 |
最多可同时捕获25个目标 |
||||
|
发射频率 |
9405MHz±25 MHz |
9405MHz±20 MHz |
|||
|
脉冲宽度（8个） |
0.075/0.1/0.15/0.25/0.35/0.45/0.6/1.0us（间距大点） |
||||
|
重复频率 |
820/1300/1500/2000/3000MHz（间距大点） |
||||
|
中频宽度 |
70 MHz |
||||
|
极化方式 |
水平极化 |
||||
|
抗风等级 |
100kts |
85kts |
|||
